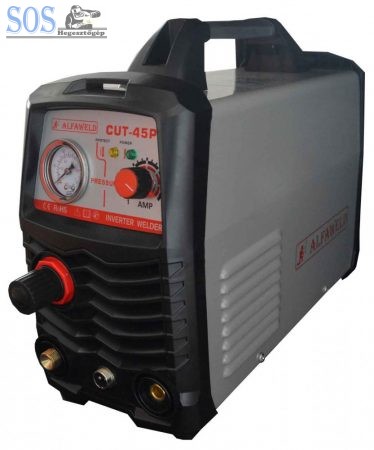

A plazmavágó vezérlőpanele egyszerű és könnyen kezelhető. Valójában a kezelőpanelnek két gombja van, amely szabályozza a vágási áramot és a levegő mennyiséget, valamint a bekapcsolási és túlmelegedési jelzéseket. A működési áram nagysága az anyag vastagságától és a kívánt vágási sebességtől függ.
Műszaki adatok:
| Névleges bemeneti feszültség |
AC 230V ± 15%; 50/60 Hz |
| Hálózati biztosíték |
16 A ; lomha |
| Névleges bemeneti teljesítmény |
6.4 KvA |
| Vágóáram tartomány |
15 - 40 A |
| Bekapcsolási idő 40C-on |
60% |
| Üresjárati feszültség |
240 V |
| Teljesítménytényező |
0.7 cosfi |
| Levegő utánáramlási idő |
10 s |
| Légnyomás |
4 ~ 6 Bar |
| Üzemi hőmérséklet tartomány |
-10 - +40 C |
| Tárolási hőmérséklet tartomány |
- 25 - +55 C |
| Ívgyújtás módja |
HF ívgyújtás / kontakt |
| Minőségi vágás |
5 mm |
| Maximális vágás |
8 mm |
| Páratartalom |
<90 % |
| Levegő kapacitás |
150 - 200 liter / perc |
| Hűtés módja |
Léghűtés |
| Hatékonyság |
85 % |
| Szigetelési osztály |
F |
| Védelmi fokozat |
IP21S |
| Súly |
6,2 kg |
| Méret |
375 x 160 x 305 mm |
CUT-45P inverteres Plazmavágógép tartozékai:
- PT 31 Plazmavágó munkakábel
- Testkábel csipesszel
Mi is az a plazma?
A plazma a negyedik halmazállapot a szilárd, a folyékony és a légnemű mellett. A plazma ionizált gáz. Az anyagot alkotó atomokról egy vagy több elektron leszakad, és az így keletkező anyag lesz a plazma: ionok és szabad elektronok keveréke.
Mivel az elektronok már nem lesznek az atomokhoz kötve, hanem szabadon mozoghatnak a plazmában, a plazma elektromosan vezetővé válik és az elektromágneses mezőkkel kölcsönhatásba lép.
A plazma minden esetben jóval forróbb a szilárd anyagok által kezelhető kb. 3.000 °C foknál. A plazmaállapot csak igen magas hőmérsékleten, 10.000 °C körül kezd kialakulni.
Plazmavágás
Az ionizáció a pisztoly-elektróda magas feszültségének köszönhetően jön létre. Az áramot a pisztoly és a munkaanyag között a pisztolyból kiáramló ionizált gáz, azaz a plazmaív vezeti. A plazmavágó pisztoly elektródája a negatív, a munkaanyag a pozitív pólus.
A rendkívül magas hőmérsékletű plazmaív olvasztja meg a munkaanyagot. A fémet olyan magas hőmérséklettel olvasztja meg, hogy az olvadt fémnek egy része elgőzölög. A keletkező fémgőz miatt fontos a védőmaszk viselete és a jól szellőző helyiség (elszívó!) biztosítása.
