Jasic CUT 40 (L202) plazmavágó gép euró csatlakozóval

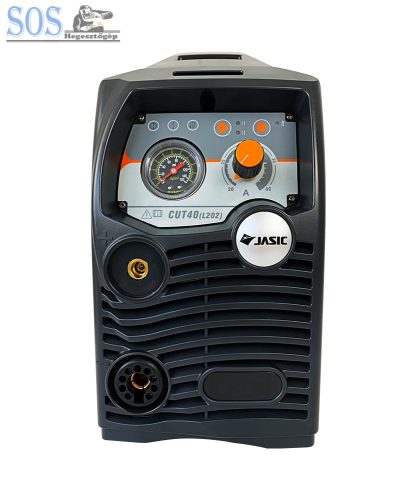

Jasic CUT 40 (L202) plazmavágó gép euró csatlakozóval 40A/230V, pilot ívgyújtású, sűrített levegős, inverteres plazmavágó gép. Az acélok, réz, alumínium, öntöttvas és egyéb szerkezeti anyagok kézi egyenes és alakos vágásához használják. A készülék kialakításának alapja - IGBT tranzisztor, amelynek használata kompakt és megbízható működést tesz lehetővé. A készülék szilárd fém tokba van szerelve. Plazmaképző gázként a Jasic CUT40 (L202) inverteres plazmavágó gép sűrített levegőt használ.

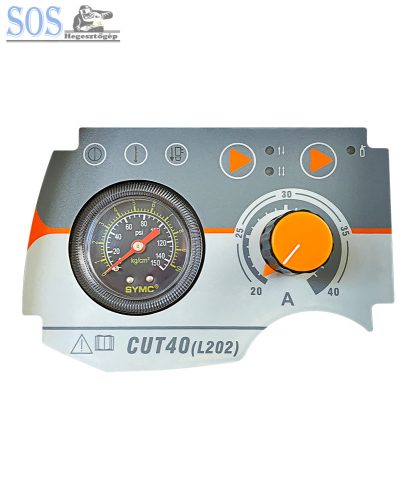

A plazmavágó vezérlőpanele egyszerű és könnyen kezelhető. Valójában a kezelőpanelnek csak egy gombja van, amely szabályozza a vágási áramot, valamint a bekapcsolási és túlmelegedési jelzéseket. A működési áram nagysága az anyag vastagságától és a kívánt vágási sebességtől függ.
Műszaki adatok:
| Névleges bemeneti feszültség |
1 ~ AC 230V ± 15%; 50/60 Hz |
| Névleges bemeneti áram |
20 A ; lomha |
| Névleges bemeneti teljesítmény |
7.7 KvA |
| Hegesztőáram tartomány |
20 - 40 A |
| Bekapcsolási idő 40C-on |
35% |
| Üresjárati feszültség |
250 V |
| Teljesítménytényező |
0.7 cosfi |
| Levegő kapacitás |
15 - 200 liter / perc |
| Légnyomás |
4 ~ 5 Bar |
| Gáz utánfolyási idő |
12 s |
| Teljesítménytényező |
0.7 cos |
| Ívgyújtás módja |
HF ívgyújtás / pilot |
| Minőségi vágás |
8 mm |
| Maximális vágás |
10 mm |
| Hűtés módja |
Léghűtés |
| Hatékonyság |
85 % |
| Szigetelési osztály |
F |
| Védelmi fokozat |
IP21S |
| Méret |
439 x 165x 327 mm |
| Súly |
9.1 Kg |
Jellemzők a Jasic CUT 40 (L202) plazmavágó gépről:
- Gáz teszt funkció
- 2T / 4T
- Pilót ívgyújtás
- Euro csatlakozóval
- Nagy teljesítményű IGBT
- Beépített és szabályozható nyomáscsökkentő
Ajánlott fémek a Jasic CUT 40 (L202) plazmavágó géphez:
- acél
- acélötvözetek
- rozsdamentes acél
- alumínium
- titán
- réz
- nikkel
- nikkelötvözetek
Jasic CUT40 (L202) inverteres plazmavágó tartozékai:

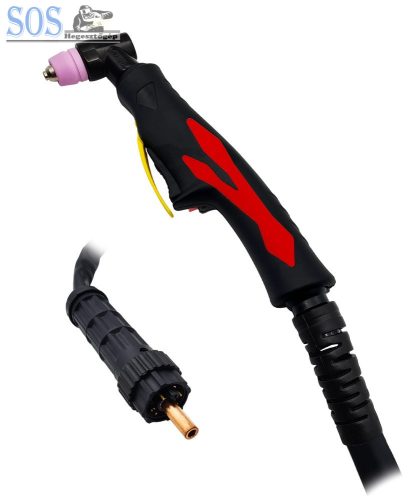

- AG60 plazmavágó munkakábel
- Testkábel csipesszel
- Nyomásmérő - vízleválasztóval
Mi is az a plazma?
A plazma a negyedik halmazállapot a szilárd, a folyékony és a légnemű mellett. A plazma ionizált gáz. Az anyagot alkotó atomokról egy vagy több elektron leszakad, és az így keletkező anyag lesz a plazma: ionok és szabad elektronok keveréke.
Mivel az elektronok már nem lesznek az atomokhoz kötve, hanem szabadon mozoghatnak a plazmában, a plazma elektromosan vezetővé válik és az elektromágneses mezőkkel kölcsönhatásba lép.
A plazma minden esetben jóval forróbb a szilárd anyagok által kezelhető kb. 3.000 °C foknál. A plazmaállapot csak igen magas hőmérsékleten, 10.000 °C körül kezd kialakulni.
Plazmavágás
Az ionizáció a pisztoly-elektróda magas feszültségének köszönhetően jön létre. Az áramot a pisztoly és a munkaanyag között a pisztolyból kiáramló ionizált gáz, azaz a plazmaív vezeti. A plazmavágó pisztoly elektródája a negatív, a munkaanyag a pozitív pólus.
A rendkívül magas hőmérsékletű plazmaív olvasztja meg a munkaanyagot. A fémet olyan magas hőmérséklettel olvasztja meg, hogy az olvadt fémnek egy része elgőzölög. A keletkező fémgőz miatt fontos a védőmaszk viselete és a jól szellőző helyiség (elszívó!) biztosítása.
